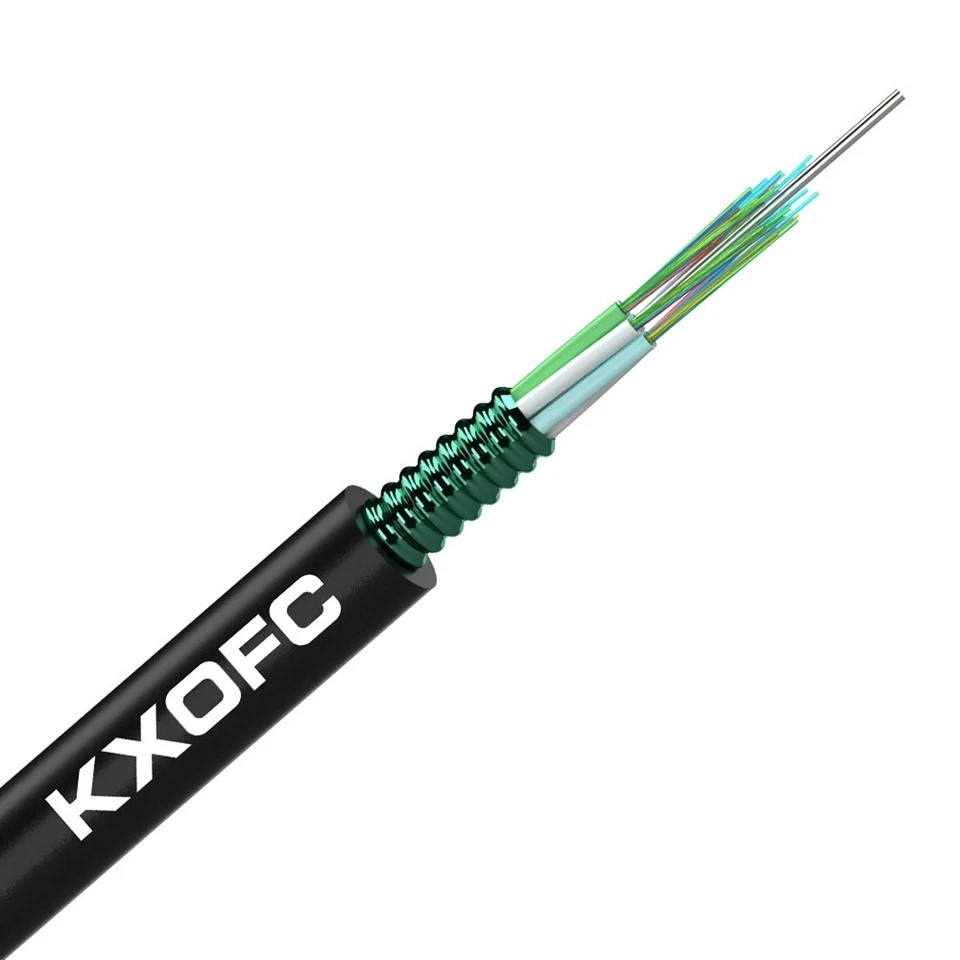

Opancerzony kabel światłowodowy jednomodowy

własna marka





Kabel przyłączeniowy FTTH-Druk atramentowy

Kabel płaski-Drukowanie plazmowe

Kabel zewnętrzny GYTC8S-Nadruk żelazny

Kabel połączeniowy- SC/UPC-SC/APC

24-rdzeniowy -drewniany bęben GYTC8S

Kabel FTTH-1km bęben

Kabel FTTH-opakowanie kartonowe

Kable krosowe-Opakowanie na palecie







Pakuj i wysyłaj



Patchcordy w dostawie na palecie

Kabel FTTH w opakowaniach kartonowych

Kabel płaski w opakowaniu bębna ze sklejki

Bęben kompozytowy całkowicie załadowany do kontenera

Zdjęcie ładowania bębna z litego drewna







**Kluczowe punkty dotyczące instalacji kabli kanałowych**

**1. Wymagania dotyczące kanałów i przewodów**

Przed instalacją kabla kanałowego należy wykonać następujące przygotowania:

**Zasady doboru przewodów:**

- Jeżeli w projekcie nie określono położenia przewodu, przewody należy układać warstwa po warstwie **od dołu do góry i z obu stron w kierunku środka**.

- Położenia kanałów zajmowanych przez kabel w sąsiednich odcinkach kanałów powinny być stosunkowo spójne, aby uniknąć przełączania z jednej strony zestawu kanałów na drugą.

- Nie należy zmieniać położenia przewodu wybranego na tej samej trasie.

**Czyszczenie przewodów:** Przed instalacją przewody należy oczyścić, aby upewnić się, że są drożne.

**2. Instalacja pod-kanałem**

Podczas instalowania kabli w kanałach z tworzywa sztucznego-o dużej średnicy zwykle stosuje się-plastikowe kanały podrzędne, aby poprawić wykorzystanie kanału kablowego i chronić kabel:

| Pozycja|Wymóg |

| Materiał-podrzędnego kanału|Rury z tworzyw sztucznych o dobrej trwałości i przyjazności dla środowiska |

| Liczba podrzędnych-kanałów|Całkowita równoważna średnica zewnętrzna kilku-podrzędnych kanałów nie powinna przekraczać **85% do 90%** wewnętrznej średnicy głównego kanału. |

| Średnica wewnętrzna kanału-podrzędnego|Nie powinna być mniejsza niż **1,5-krotność** zewnętrznej średnicy kabla. |

| Metoda instalacji|Należy zainstalować wiele pod-kanałów głównych w tym samym kanale głównym **za jednym pociągnięciem**. |

| Wymagania dotyczące złącza|Pod-kanały **nie mogą mieć żadnych złączy** wewnątrz głównego kanału. |

| Zakończ uszczelnianie|Nieużywane końcówki-kanałów należy uszczelnić przed wnikaniem wody. |

| Kodowanie kolorami|Wiele podkanałów-w tym samym kanale głównym należy rozróżnić za pomocą różnych kolorów. |

**Długość występu-podkanału:**

- W studzienkach kanalizacyjnych długość występu-kanałów podrzędnych powinna wynosić **200 mm do 400 mm**.

- W kanałach elektroenergetycznych długość występu-kanałów podrzędnych może wynosić **150 mm do 200 mm**.

**3. Metoda instalacji kabla**

Kable kanałowe można układać metodą ciągnięcia mechanicznego lub ręcznego:

- Naprężenie pojedynczego pociągnięcia **nie może przekraczać dopuszczalnej wytrzymałości liny na rozciąganie**.

- Po instalacji kabel nie może być **skręcony, skrzyżowany, widocznych zadrapań ani uszkodzeń**.

- Kabel **nie może być zgięty w odległości mniejszej niż 150 mm** od wyjścia z kanału kablowego.

- Na zakrętach przewodów lub skrzyżowaniach z innymi przeszkodami należy zastosować urządzenia prowadzące lub dzwonowe-rury ochronne na usta.

**4. Instalacja w studzienkach kanalizacyjnych**

Instalacja kabli w studzienkach kanalizacyjnych powinna spełniać następujące wymagania:

- Kabel powinien być **mocno zamocowany** i chroniony elastyczną rurką z tworzywa sztucznego (np. rurą falistą).

- Zamknięcia złączy kablowych należy zainstalować nad

poziomie wody przez cały rok-i wsparty na wspornikach ochronnych.

- Kable **nie mogą przechodzić bezpośrednio** przez właz.

- Zarezerwowane długości kabli należy zwinąć zgodnie z wymaganiami dotyczącymi promienia zgięcia i bezpiecznie przymocować do wsporników.

- **Znaki lub etykiety identyfikacyjne kabli** zostaną zainstalowane (w każdym włazie należy umieścić tablicę).

- Zamknięcia złączy kablowych należy przymocować do-wcześniej osadzonych łączników w ścianie studzienki.

**5. Uszczelnienie przewodu**

Po zainstalowaniu kabla końce zarówno głównych kanałów, jak i-kanałów podrzędnych należy szczelnie uszczelnić zgodnie z wymaganiami projektu, aby zapobiec przedostawaniu się wody, pary i zanieczyszczeń.
